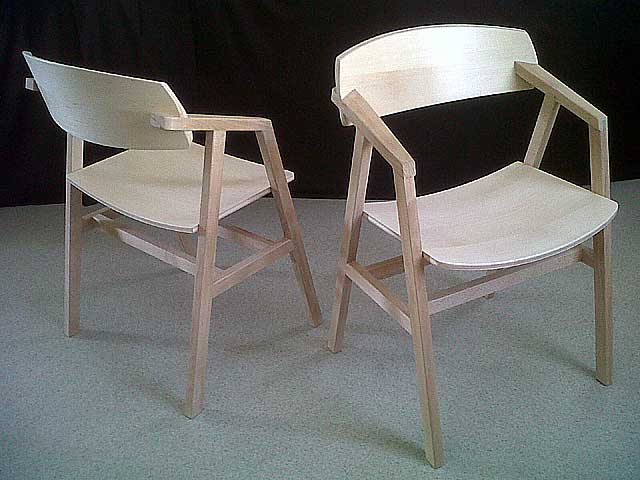

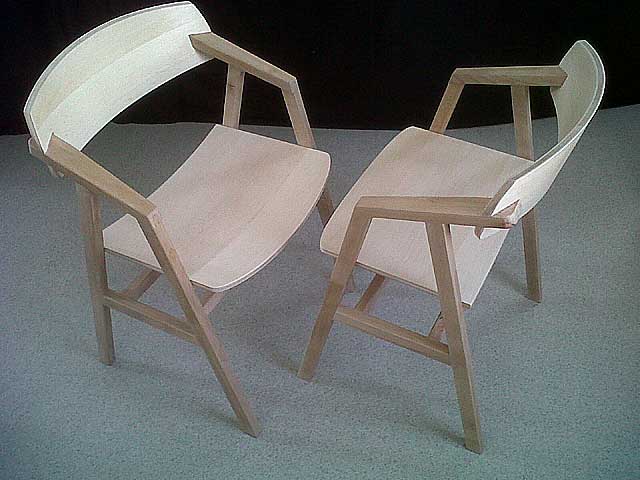

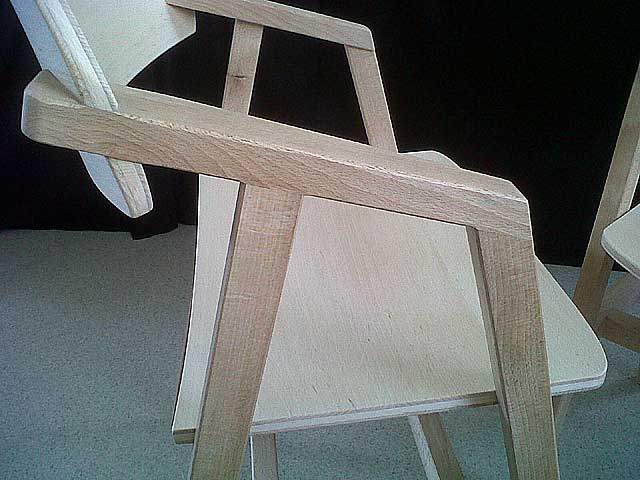

Chaises

Hêtre massif ciré,
H 82 cm, L 55 cm, P 50 cm.

Chaises

Confort apporté par une assise et un dossier cintrés.

Chaises

Contreplaqué " maison " de hêtre massif, épaisseur 15 mm.
3 plis croisés (4+7+4) collés dans un moule cintré.

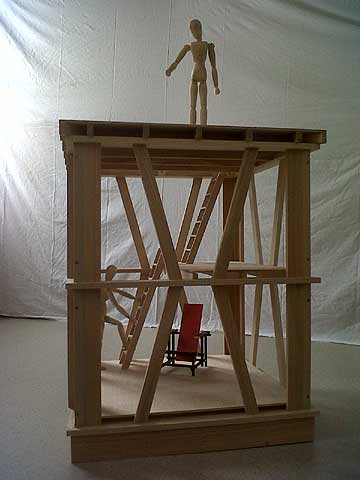

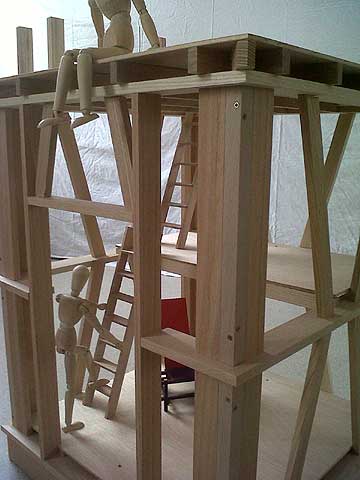

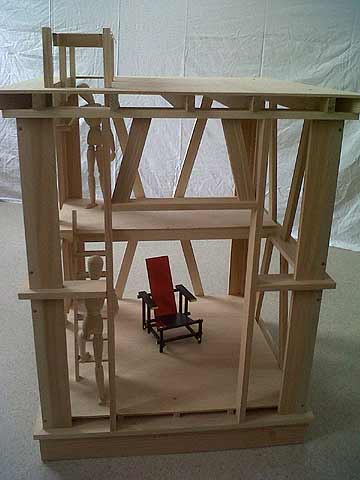

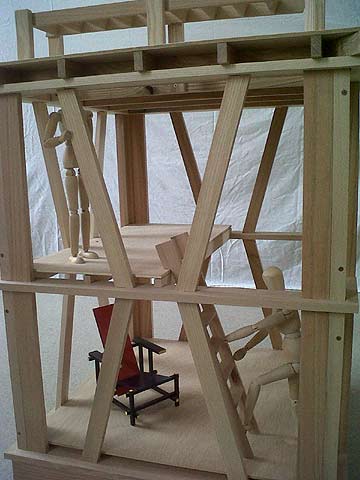

MOB'meuble tiny house,
maquette mini maison ossature bois,
abri de jardin, cabanon, observatoire.

Soubassement en maçonnerie,
structure ouverte poteaux, solives, sablières,
3 niveaux,
2 échelles de meunier à 70° dont une s'escamote.

hauteur 3,50 m au dessus du terrain naturel,
hauteur mannequin : 1,55 m.

Niveau 0 : surface intérieure 2,50 x 2,50 m,
Niveau 1 : mezzanine,
Niveau 2 : toit accessible par trémie sous verrière.

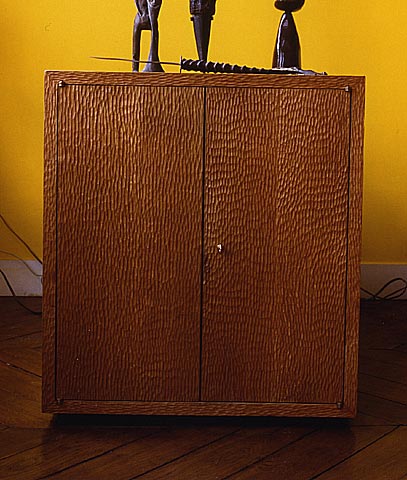

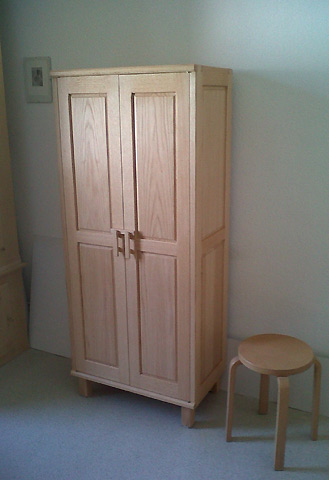

Petite armoire

Chêne massif ciré,
H 162 cm, L 70 cm, P 40 cm.

Petite armoire
2 portes montées sur pivots coudés.
Cadres de la caisse assemblés à queue d'aronde puis reliés aux angles par de grandes cornières en chêne.

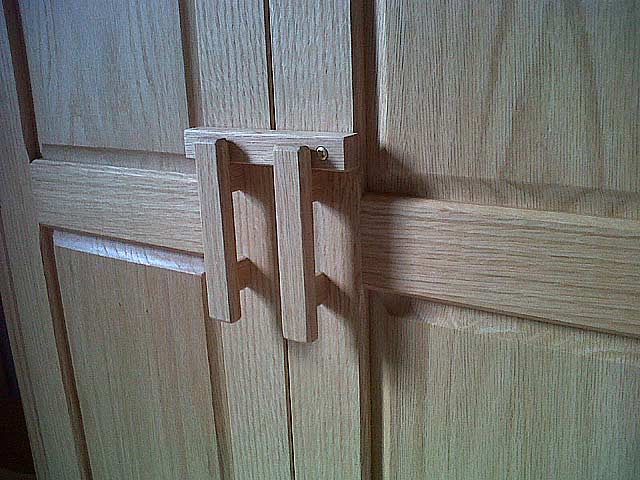

Petite armoire
Le loqueteau pivote sur les poignées bois.
Sans serrure ni clé.

Tabouret
2 assises concaves,
hauteur 30 et 60 cm, base 36 x 36 cm,
réemploi de multipli de peuplier,
placage érable/hêtre.

Tabouret
avec 4 petites roulettes dessous.

Fabriqué avec les restes de découpe des portes et panneaux du cabinet A. Groult réalisé 20 ans auparavant.
Voir au bas de la galerie photo.

TABLE MODULABLE
Frêne massif
Largeur 90 cm, hauteur 76 cm,
4 plateaux interchangeables.

Version 2 :
2 tables jumelles pour 8 à 9 personnes,
130 + 140 cm = 2,70 m chacune.

TABLE MODULABLE

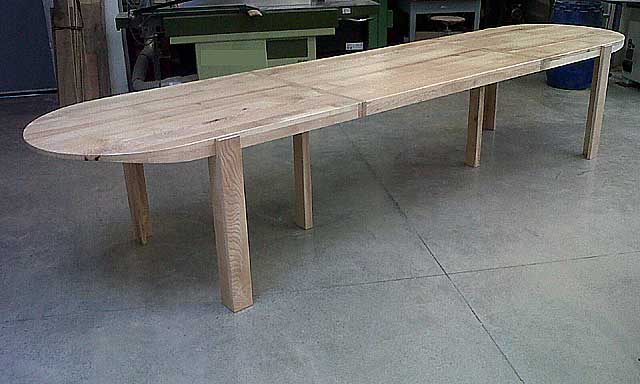

Version 4 :
Les mêmes tables installées côte à côte,
4 plateaux pour 16 personnes :
130 + 140 + 140 + 130 cm = 5,40 m

TABLE MODULABLE

Version 1 :
1 plateau pour 4 à 5 personnes
140 x 90 cm.

TABLE MODULABLE

Version 3 :
3 plateaux pour 12 personnes
130 + 140 + 130 cm = 4 m.

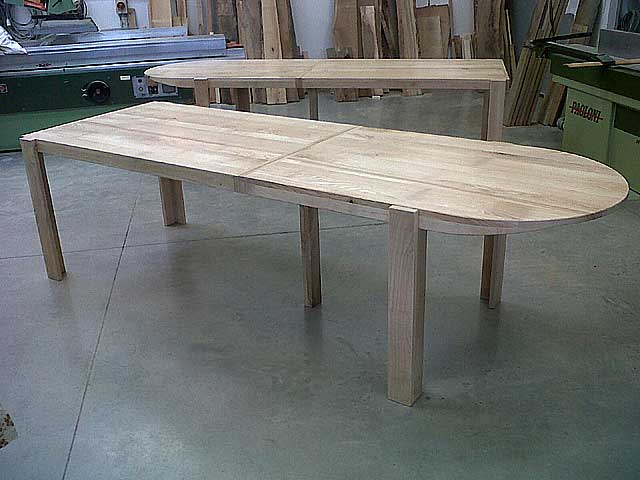

TABLE MODULABLE

Version 2 arrondie :
2 plateaux arrondis pour 8 personnes
130 + 130 cm = 2,60 m.

(ou Version 2 rectangles possible
pour 8 à 10 personnes
140 + 140 cm = 2,80 m)

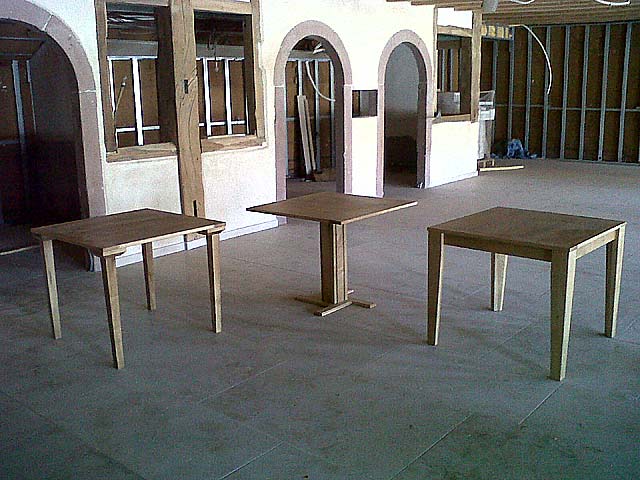

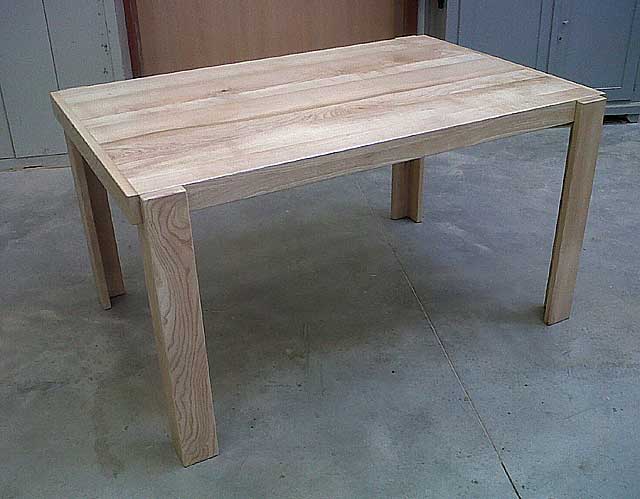

Tables en chêne
Plateaux 90 x 90 cm

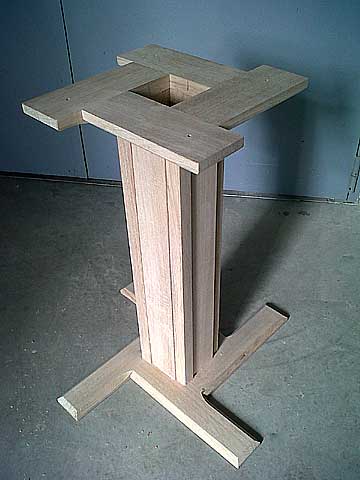

Pied de table à fût carré

Table en chêne
Plateau 90 x 90 cm
4 pieds gainés

Vue sur l'envers

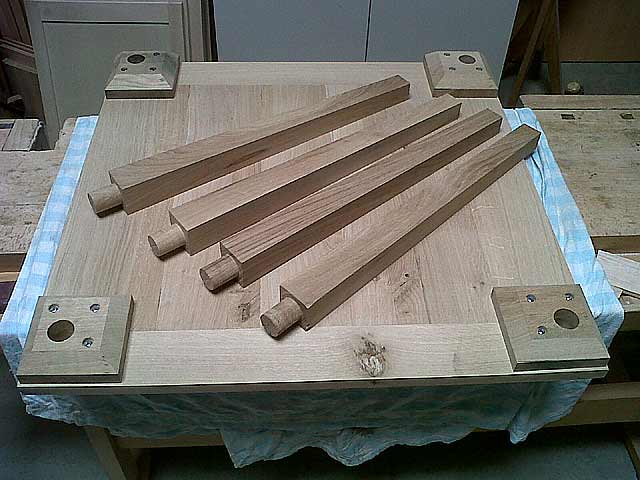

Pieds avant collage,
4 supports carrés amovibles 15 x 15 cm,
Tenons Ø40 mm tournés au tour à bois.

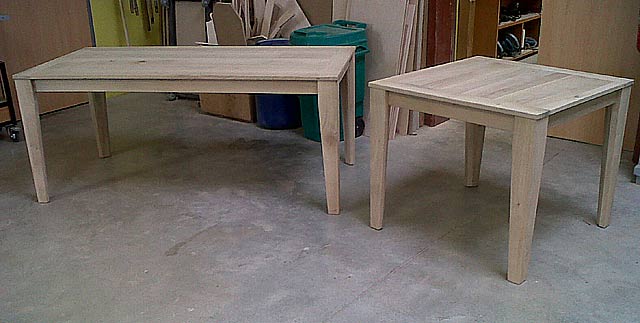

Tables en chêne massif huilé,
prototypes : conception et fabrication.
2 dimensions de plateaux :
180 x 90 cm et 90 x 90 cm
hauteur 76 cm

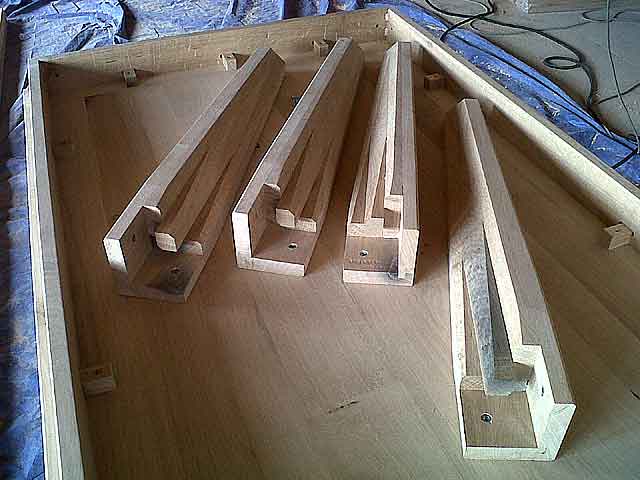

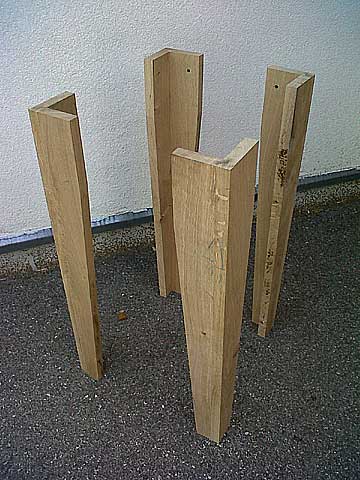

Pieds amovibles en cours de fabrication
phase 1 : cornière de base.
Elle renforce les angles de la ceinture.

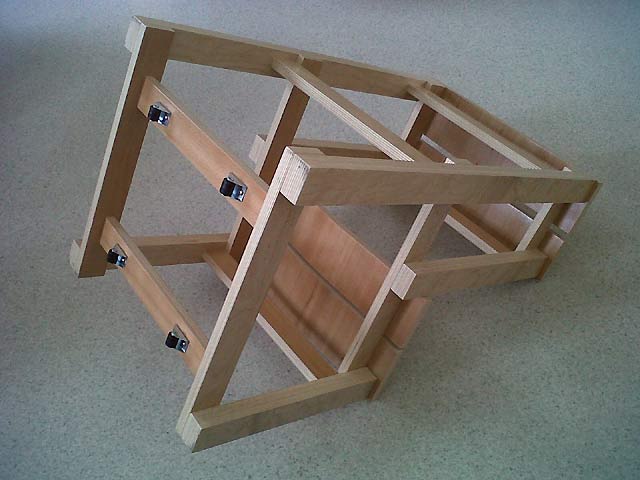

Vue sur l'envers
Pieds gainés sur 3 faces intérieures,
boulonnés avec inserts aux angles extérieurs de la ceinture.
Celle-ci est en appui sur les pieds.

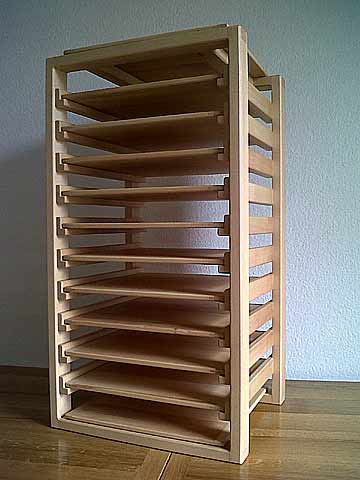

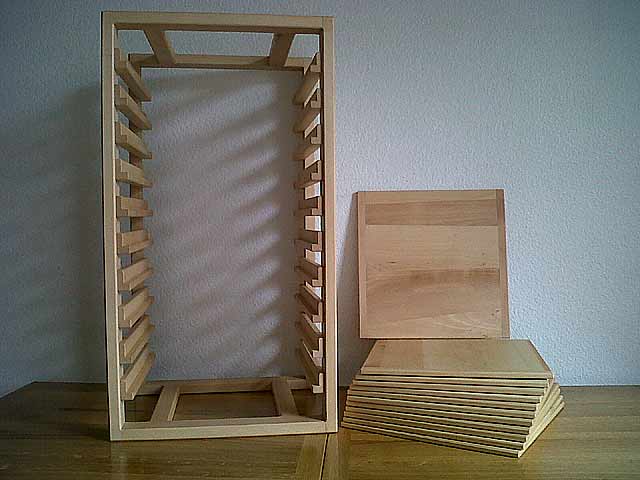

Échelle à pâtisserie
avec 12 planches à tartes flambées
Hêtre huilé
Hauteur 82 cm

Les cadres de la structure sont assemblés à queue d'aronde.

Planches 37 x 37 cm
épaisseur 11 mm
Bouts alaisés (rainure et languette)

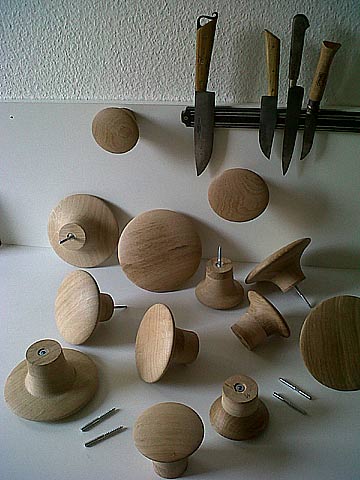

Porte-manteaux

Bois tourné, se visse au mur,
chêne, érable, frêne, hêtre…
Histoire d'accommoder les restes encore utiles.

Chaque pièce est unique car façonnée selon le geste, à la gouge à profiler sur un tour à bois.

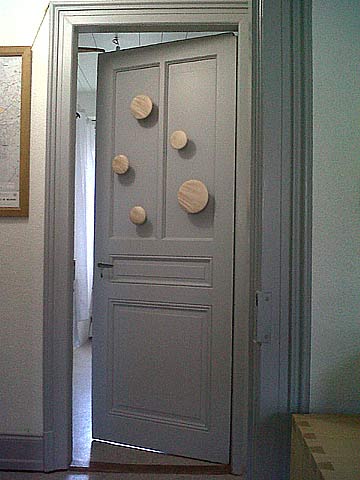

Patère à visser au mur ou autre paroi, ici porte.
Pas de série industrielle mais une production locale limitée aux morceaux de bois rescapés du rebut.
Diamètre 9 à 17 cm, profondeur 7 cm.

Copie inspirée de The Dots chez Muuto par Lars Tornoe.

Porte-monnaie en cuir
fabriqué accessoirement

3 soufflets, 4 rivets, 1 pression
Format carte à puce ok
Compact, fonctionnel, pratique.

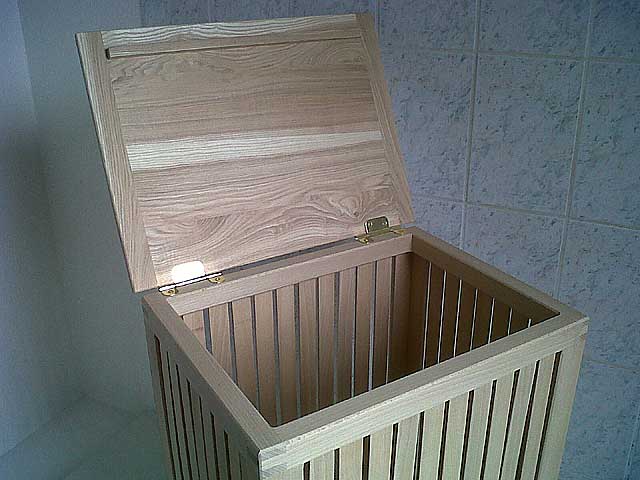

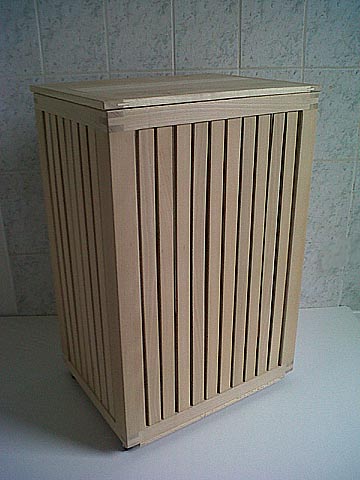

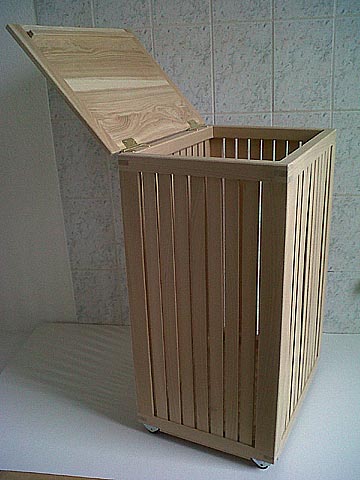

Chariot à linge, aussi tabouret haut

Hêtre massif, couvercle en frêne.
Hauteur 65 cm, épaisseur des lames 5 mm.
4 roulettes.

Le couvercle ouvert permet d'empoigner le chariot et de le faire rouler.

Panier léger et aéré.

Structure résistante avec des angles renforcés.

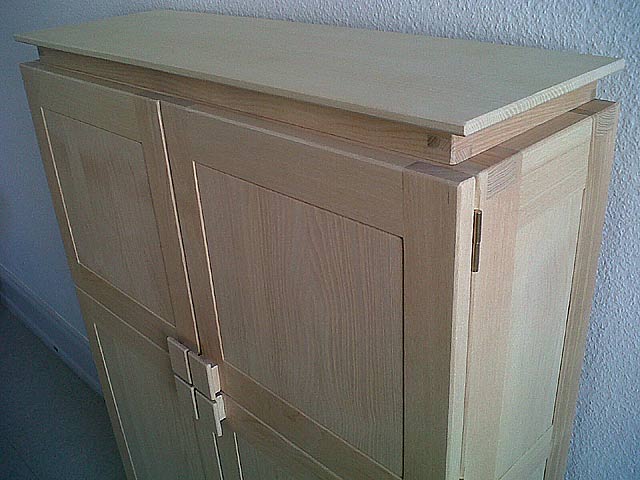

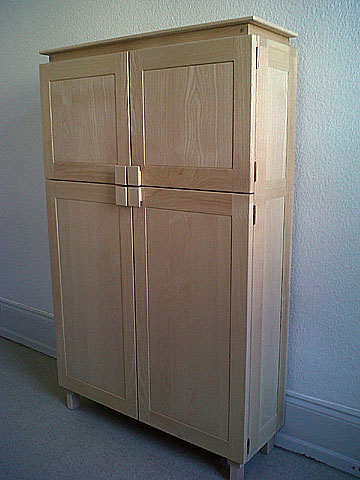

Meuble peu encombrant

Frêne massif huilé.
Hauteur 129 cm, largeur 80 cm.
Faible profondeur 26 cm.
4 portes avec séparation aux deux tiers.

Dessus du meuble en retrait.

4 poignées en frêne.

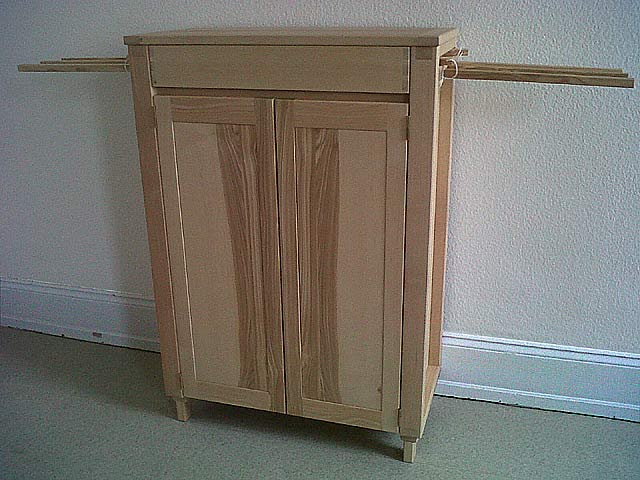

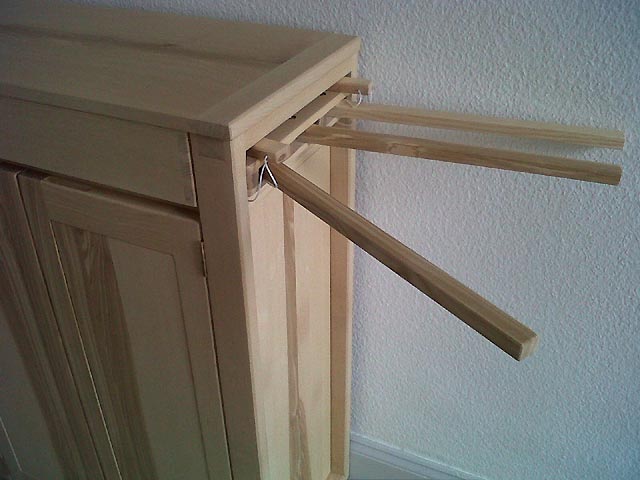

Meuble de salle de bain avec séchoirs

Frêne massif huilé.
Hauteur 104 cm.
2 portes, 1 tiroir, 2 séchoirs.

Le dégagement du tiroir permet de libérer l'accès aux deux blocs articulés sur les côtés : des séchoirs à serviettes amovibles et escamotables dans l'épaisseur du retrait.

Les barres des séchoirs sont orientables.

La position déployée est maintenue par des cales.

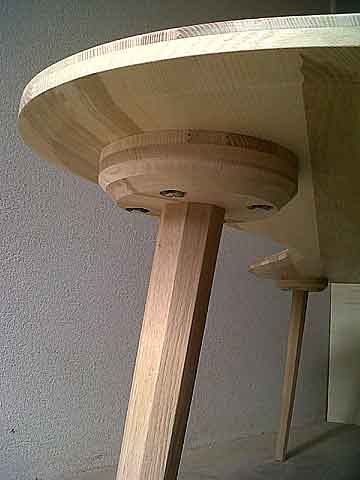

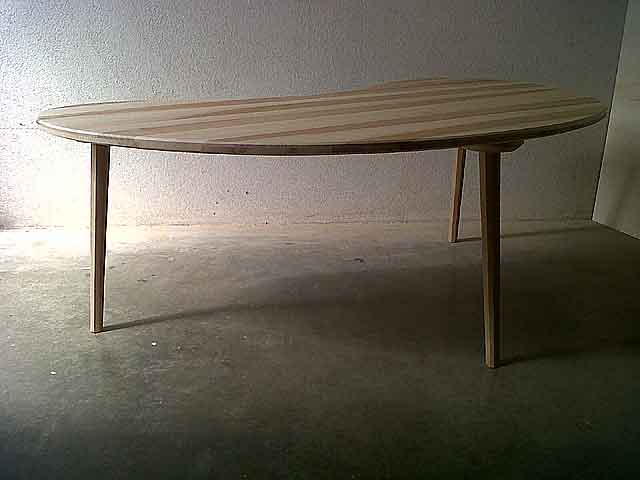

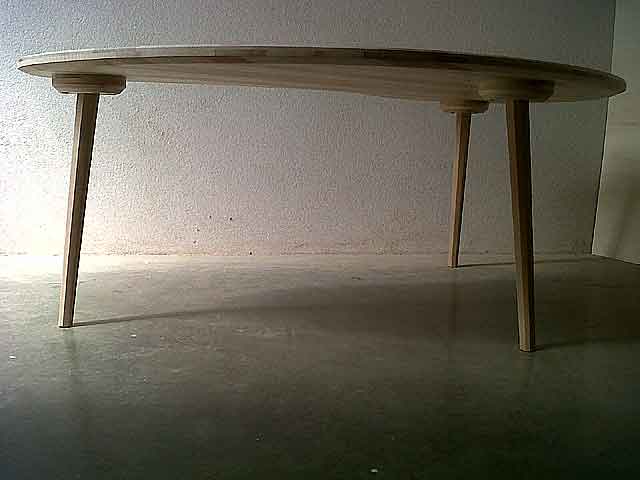

Bureau " fève "

Frêne massif huilé.
Longueur : 1,90 m,
85 à 90 cm au plus large,
hauteur : 73,5 cm,

Grande table autour de laquelle 6 chaises peuvent prendre place confortablement.

3 pieds en chêne gainés à 8 facettes et inclinés à 8°.

Plateau contrecollé : 3 épaisseurs croisées de 12 mm.

Pieds amovibles : boulons + inserts.

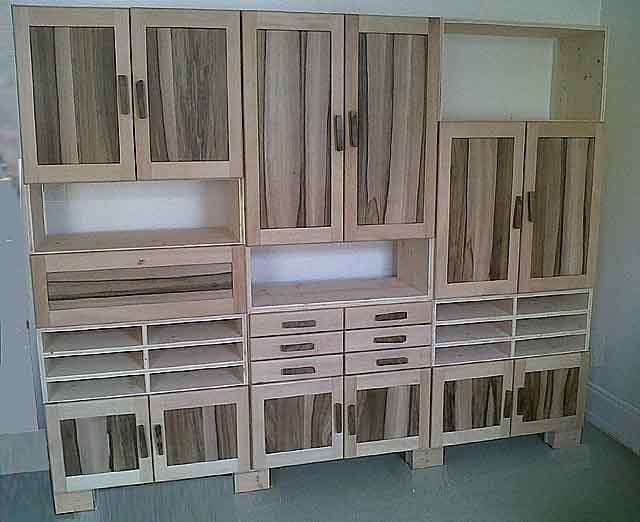

Meubles de bureau

Façade cirée : hêtre et noyer.
12 portes, 1 abattant,
12 casiers, 6 tiroirs.
Poignées en noyer sans dimension précise.
Hauteur 1,95 m

Vues possibles au travers des 3 niches sans fond quand l'espace est cloisonné par cet ensemble dont la face arrière est visible comme meuble de milieu.

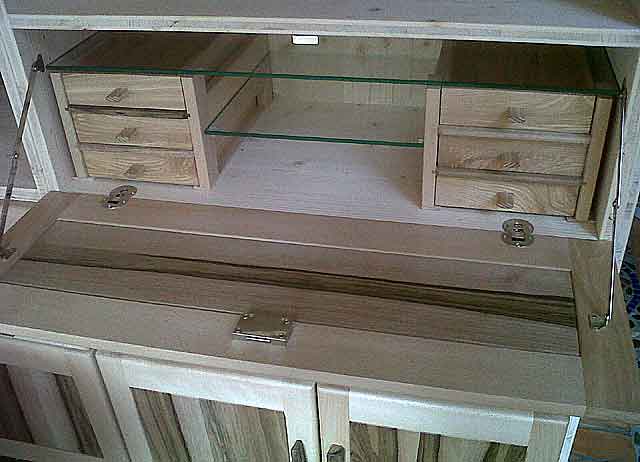

Abattant : 80 x 28 cm.

6 mini tiroirs en frêne olivier
et tablettes en verre.

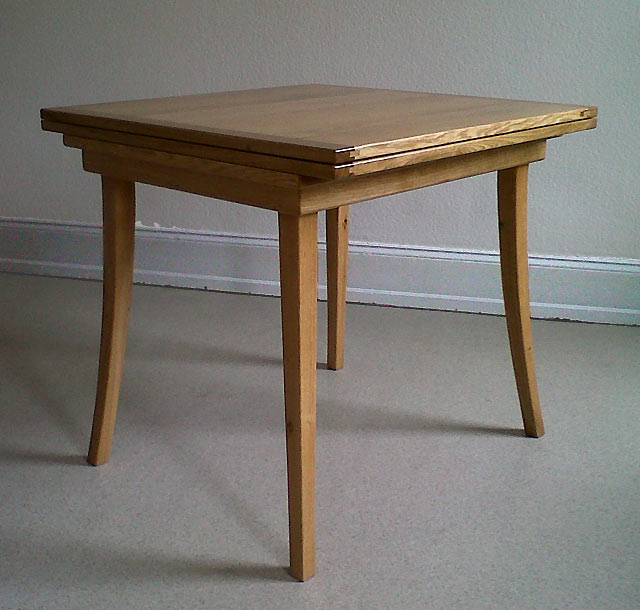

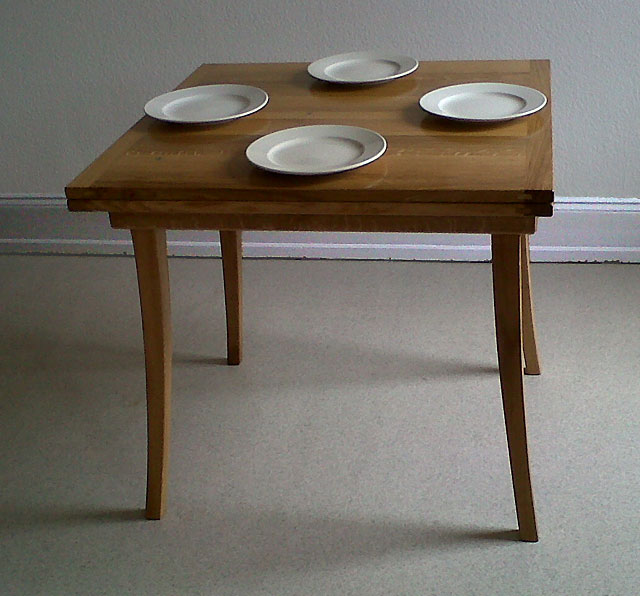

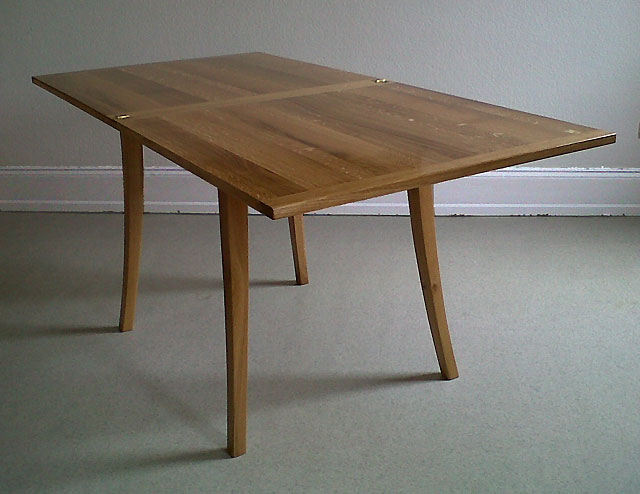

Table carrée

Chêne massif fini à l'huile dure incolore,
pieds galbés pour la stabilité,
plateau : 80 x 80 cm,
hauteur : 75,5 cm,
piétement rectangulaire 65 x 80 cm au sol.

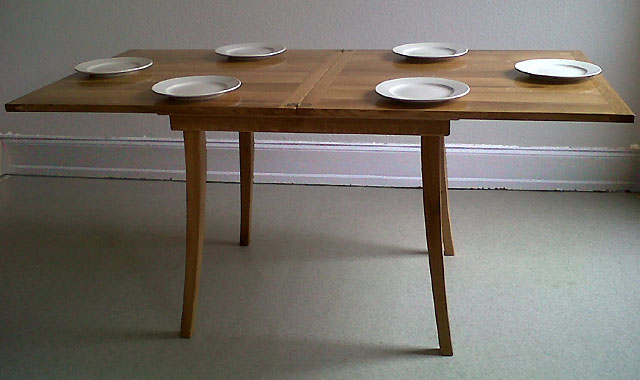

Cette table se transforme en doublant la surface de son plateau : 80 x 160 cm. Il se déplie grâce à sa paire de charnières.

Peu encombrante pour jusqu'à 4 couverts.

Occasionnellement pour 6 couverts.

Le plateau déborde de 12,5 cm :
l'assise de la chaise n'est pas gênée par le pied.

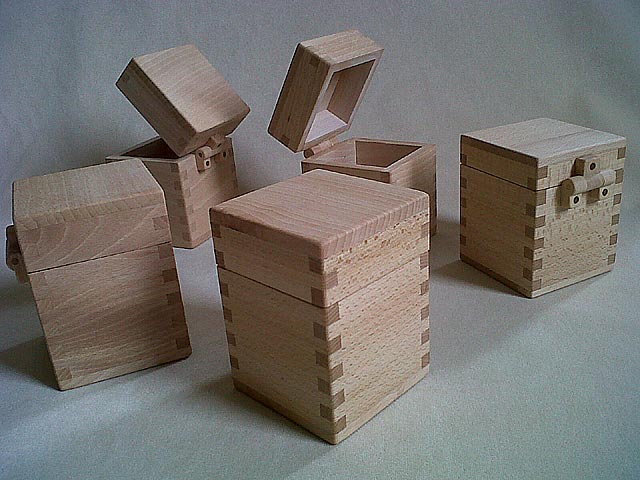

Petites boites avec couvercle et sa charnière en bois.

Hêtre, extérieur huilé.
Côtés : 10 x 10 cm

(boite copiée vue dans le livre
" the language of wood, finnish design "
de l'exposition du musée des arts appliqués
1987 Helsinki).

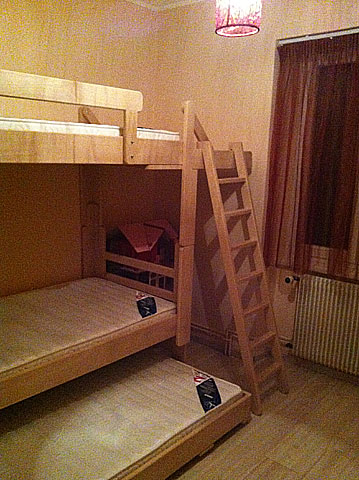

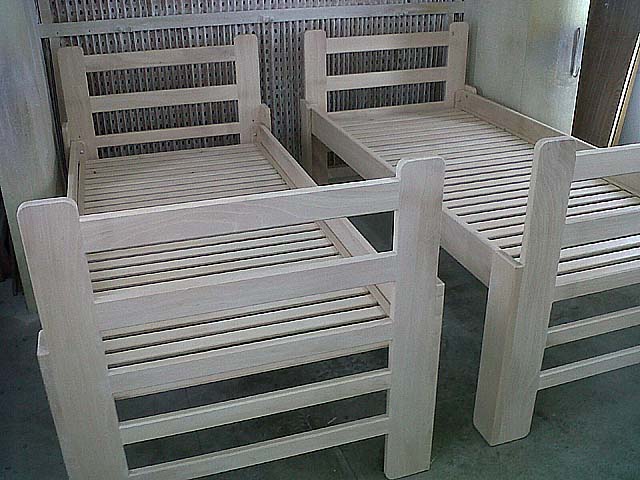

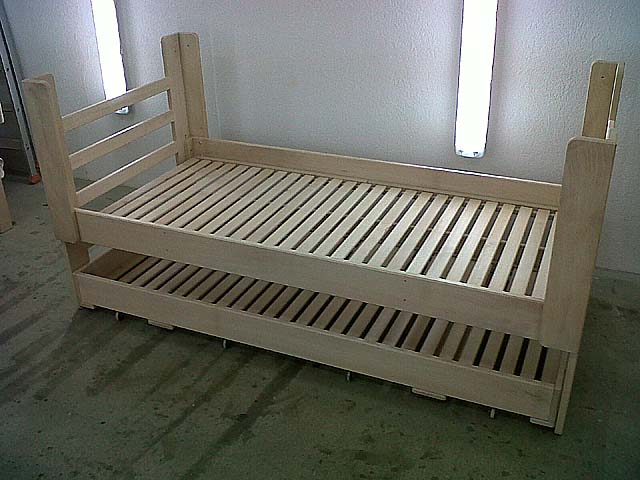

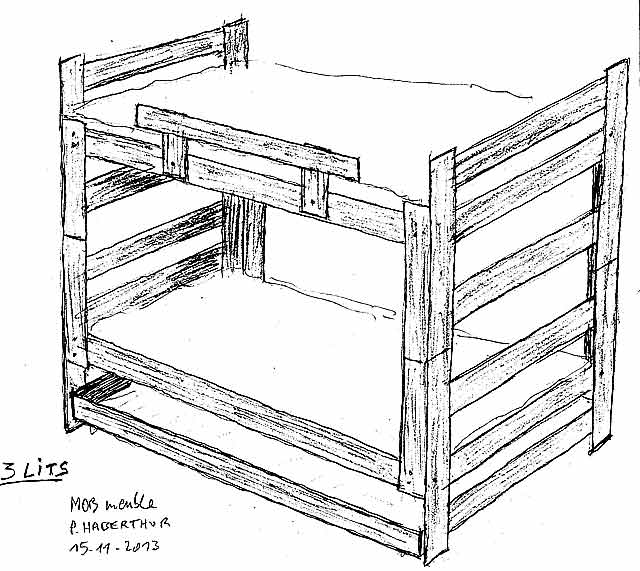

Lits d'enfants

Croquis répondant aux contraintes :

2 lits superposés + 3ème lit gigogne pour couchage permanent.

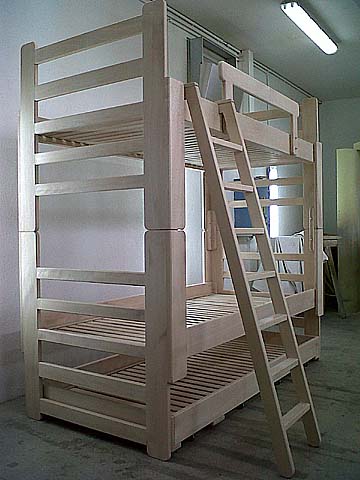

Ensemble de 3 lits en hêtre massif naturel

Hauteur 2 m
Longueur 2 m
Largeur 1 m

Ce sont deux lits jumeaux superposés dont les têtes et pieds de lit sont parfaitement symétriques.

Le troisième lit s'encastre en dessous, repose sur 8 roulettes et coulisse comme un tiroir. Par commodité, son rangement dispose d'une hauteur confortable.

Comme base, un lit individuel de 90 cm dont les pieds permettent d'emboîter en dessous un lit gigogne.

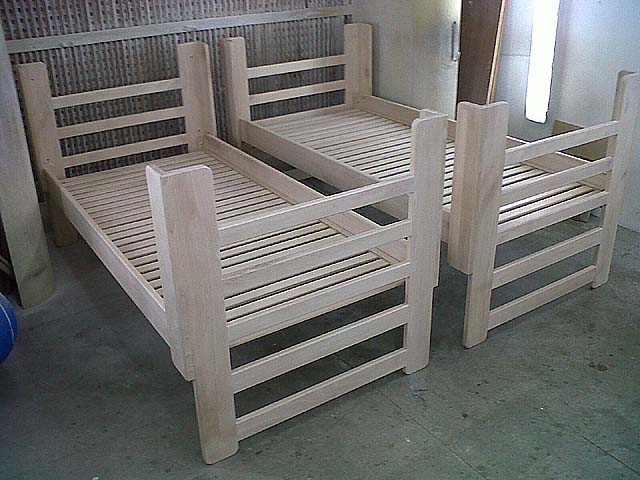

Toujours les mêmes lits jumeaux, ici séparés.
2 lits individuels avec 2 positions possibles des sommiers.

Encore les mêmes lits jumeaux, les pieds posés différemment car ils sont réversibles haut et bas.

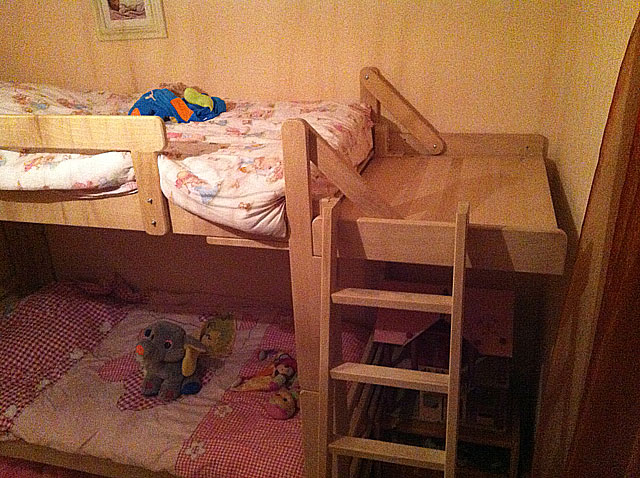

Pour permettre la sortie du lit gigogne, l'échelle est placée à côté.
Elle s'accroche à une plate-forme de 60 cm en prolongation du lit supérieur.

Le pied trouve là une nouvelle fonction, celle de plancher ; il a pivoté à l'horizontal et est remplacé par 2 poteaux de connexion avec renfort.

Pour le minimum d'encombrement, les trois lits sont empilés contre un mur long de 2,60 m.

Un panneau recouvre la plate-forme qui sert de palier entre l'échelle et le lit. L'espace d'en haut est agrandi tout en libérant de l'espace en bas.

4 cornières en bois relient les deux lits.

Les matelas reposent sur 27 lattes fixes en hêtre massif avec 2 râteliers qui règlent l'écartement.

L'ensemble est démontable, avec le même principe d'assemblage boulon/insert.

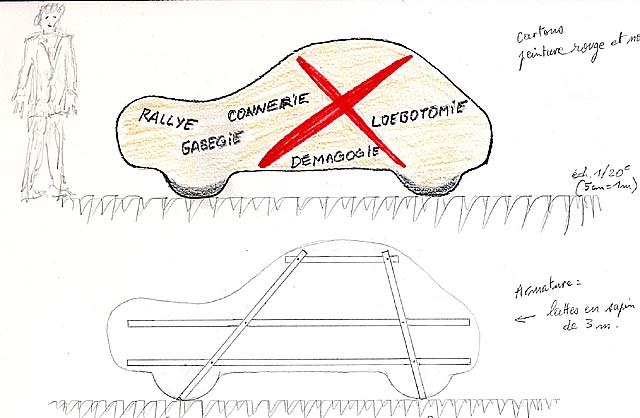

Mobilier urbain
Action de sensibilisation de l'opinion publique contre la course du rallye d'Alsace.
Mulhouse 28 septembre 2013.

La locomotion humaine prime sur les autres moyens de déplacements. Réduire la vitesse pour gagner en humanité.

Loebotomie = tourner en rond inutilement l'air perdu, foncer sans raison comme un torpilleur excité.

Pour que les compétences en mécanique soient appliquées à une recherche constructive et exemplaire, vers une mobilité économe en énergie et en ressources naturelles comme les transports en commun de proximité ou la voiturette légère limitée à 70 km/h. Par exemple, le tricycle Twike, hybride propulsion humaine/électrique, véhicule des rallyes autrement plus novateurs et porteurs d'espoir.

www.velomulhouse.fr.

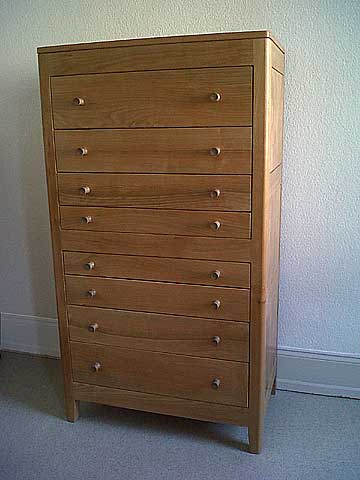

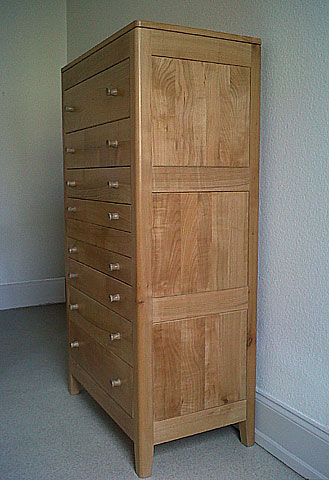

Commode haute.

Merisier massif ciré.

Résultat de 250 pièces de bois menuisées et assemblées.

Hauteur 1,45 m.

8 tiroirs de 4 hauteurs différentes

(9, 12, 15, 18 cm).

Dessus sans débord, moulures discrètes. Boutons de tiroir réalisés au tour.

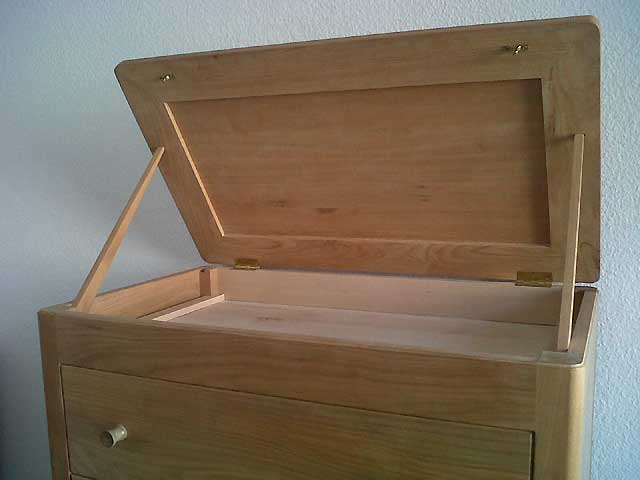

Le plateau de dessus est monté sur charnières laiton.
Un compartiment est accessible sous ce couvercle.

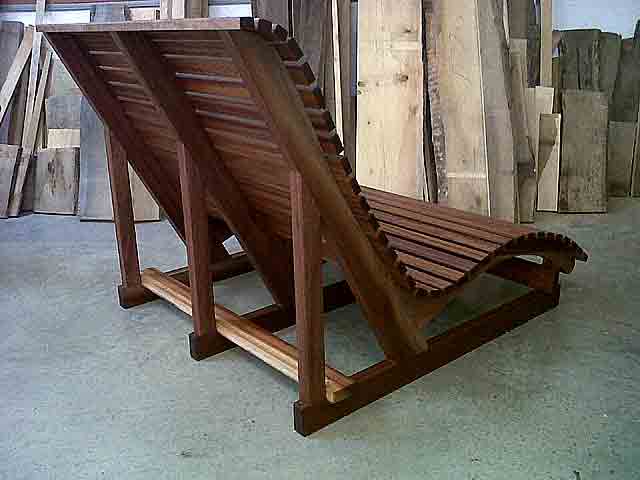

Banc de jardin

Copie d'un banc vu en Autriche.

Dossier haut et assise longue.
Pour deux personnes, largeur 1,30 m.
Bois : sipo.
Finition : huile de lin.

Ma contribution : dessin des plans selon un relevé déjà établi puis fabrication en atelier des 3 pieds avec gabarit des profils.

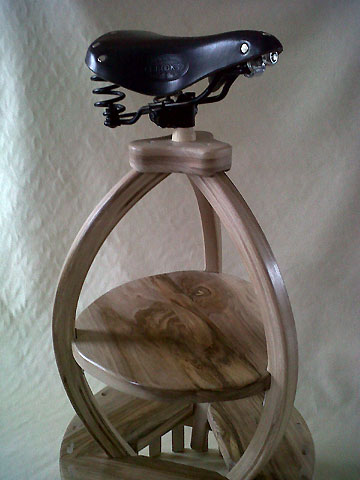

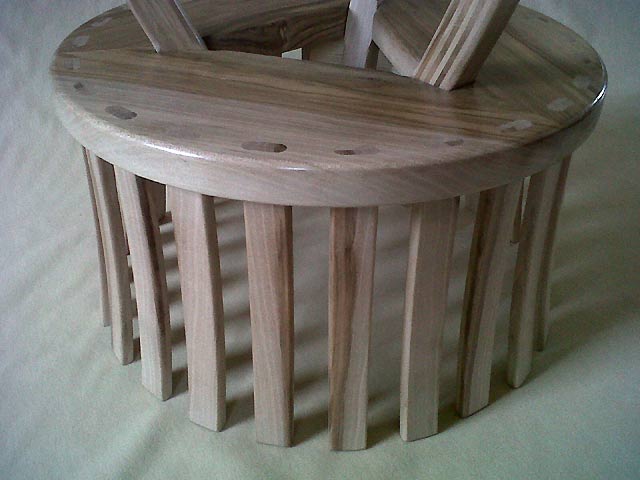

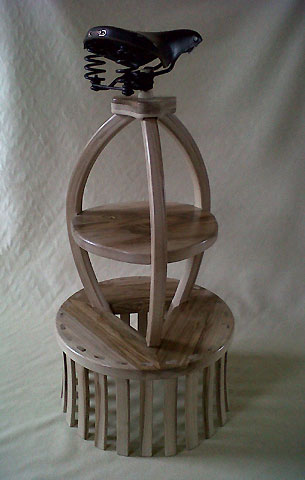

Marchepied, tabouret au repos, sell'escabeau !

Noyer massif ciré.

2 marches pour atteindre une petite hauteur, la selle entre les jambes.

Hauteur de la selle : 80 cm.

Stable avec 24 petits pieds cintrés (moulage de 2 lamelles collées) autour de ce premier plateau : Ø 40 cm et hauteur 22 cm.

Mobile, sans roulette, il se déplace, roule, incliné sur le flanc comme un tonneau, sans se baisser.

Équilibre par 3 montants résistants en lamellé collé courbé, supportant le deuxième plateau (à 44 cm) et la selle.

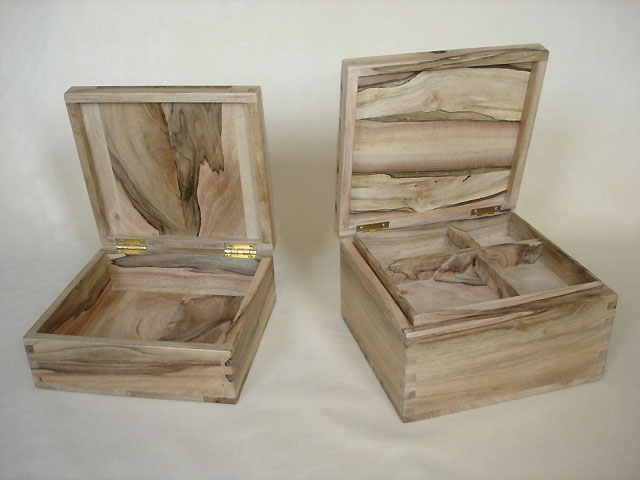

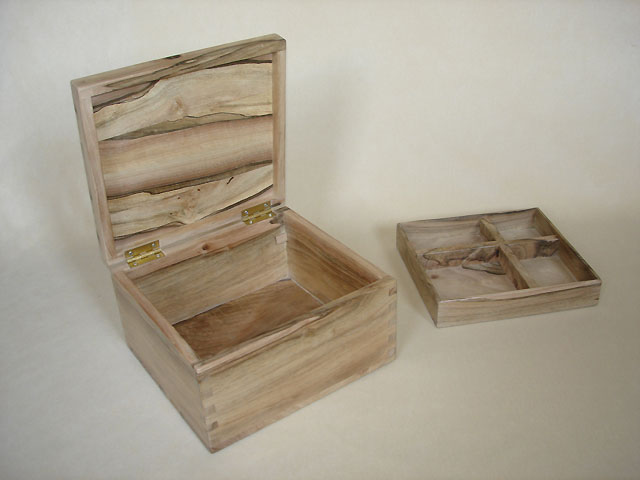

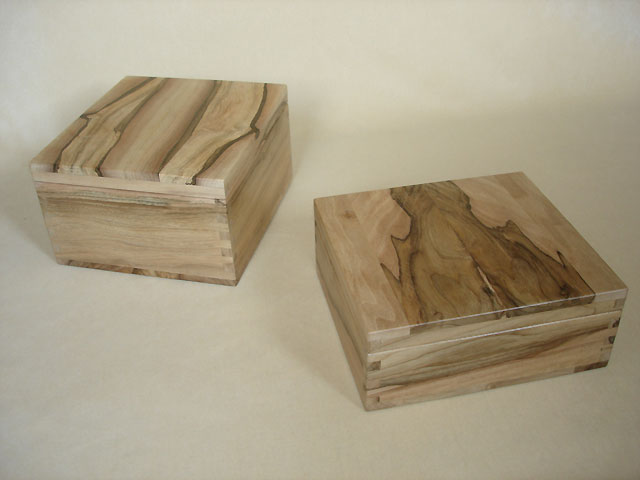

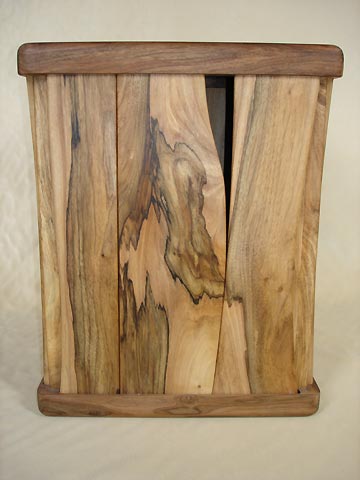

Coffrets

Noyer massif ciré.

Hauteurs : 9 et 13 cm.

Côtés 21x23 cm.

Couvercle avec charnière laiton.

Très beau noyer avec des veines marquées, nuances de noir, vert et rose.

Casier amovible.

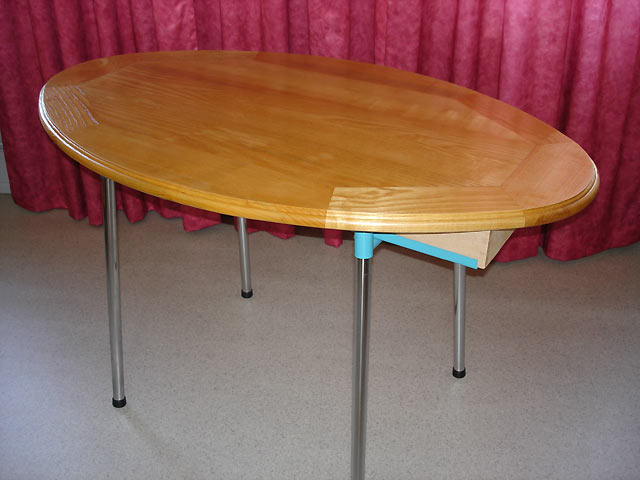

Bureau ovale

Piétement tubulaire de récupération.
Plateau ovale 80x125 cm,
frêne massif,
finition huile dure.

Soudure de deux cornières pour les coulisses de tiroirs. Merci à Jean-Claude le soudeur.

2 tiroirs à gauche et à droite, assemblés à queue d'aronde.

Hêtre, érable ondé pour la façade.

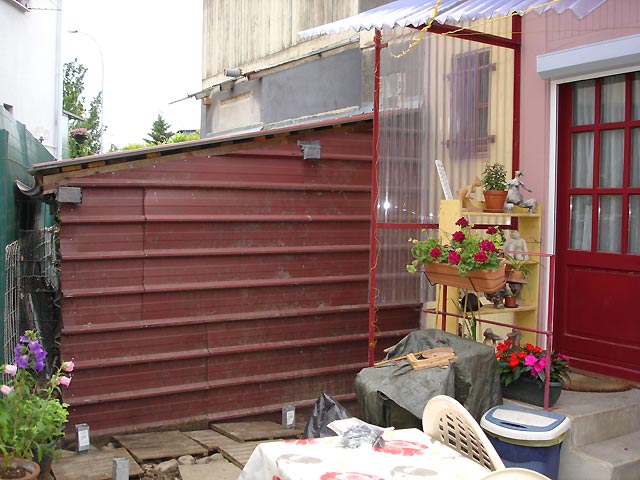

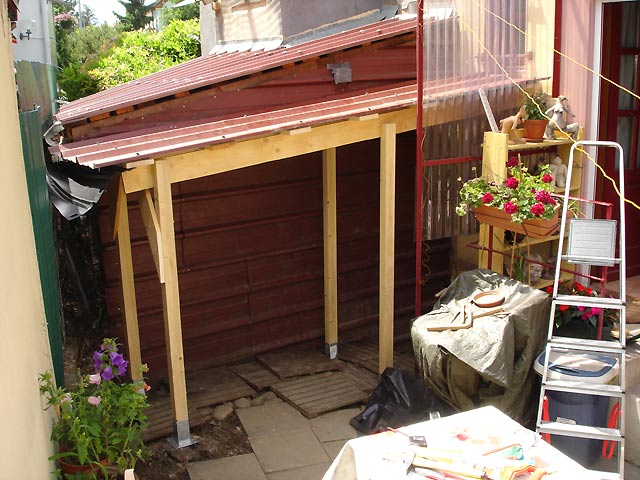

Appentis dans l'arrière cour.

Etat avant projet, construction existante du voisin : paroi en acier mitoyenne.

Projet réalisé :

Abri de 3 m² pour bois de chauffage ; couverture tôle bac acier sur 4 poteaux.

Il y a là un soupçon de MOB,
Maison Ossature Bois...

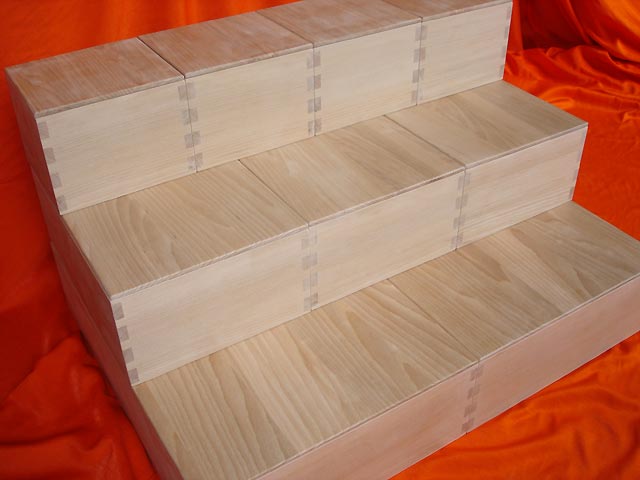

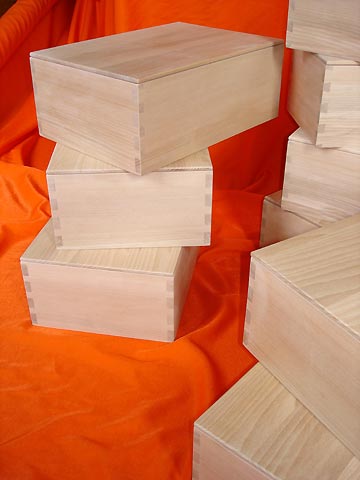

9 caisses en hêtre avec couvercles.

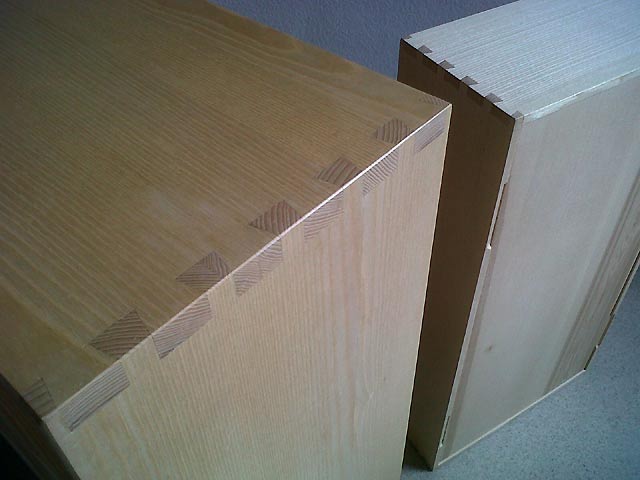

Assemblées à queues d'aronde ajustées au ciseau à bois.

Hauteur 15 cm chacune.

Prévues pour prendre place sous 3 marches d'escalier.

Profondeur : 18, 38, 58 cm.

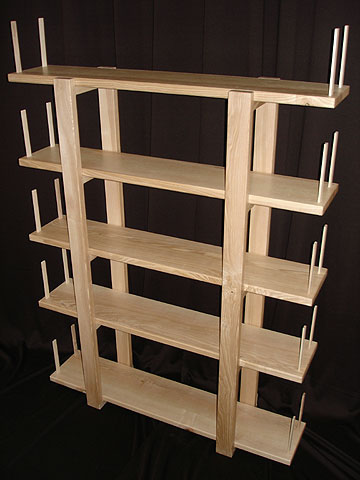

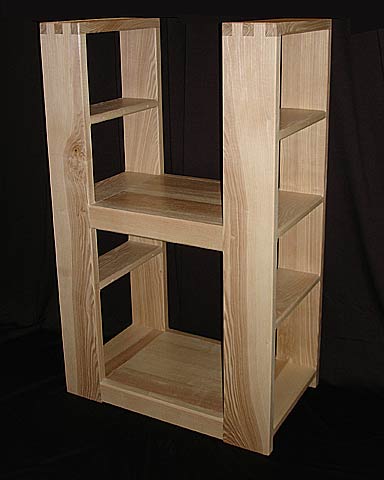

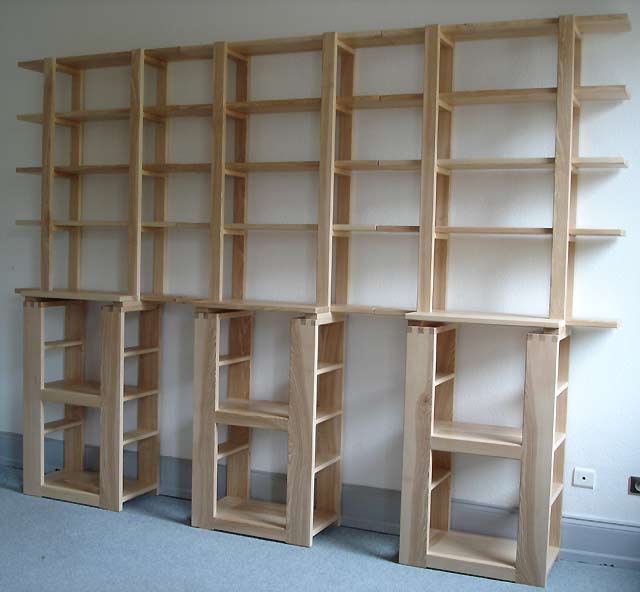

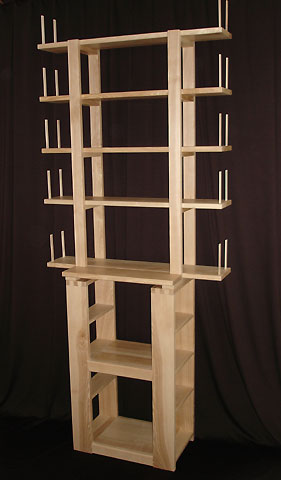

Bibliothèque, photo 1/5

6 meubles indépendants en frêne naturel ciré composant une série de 3 modules identiques alignés sur 3 m contre un mur.

Hauteur 2,22 m.

Bibliothèque, photo 2/5

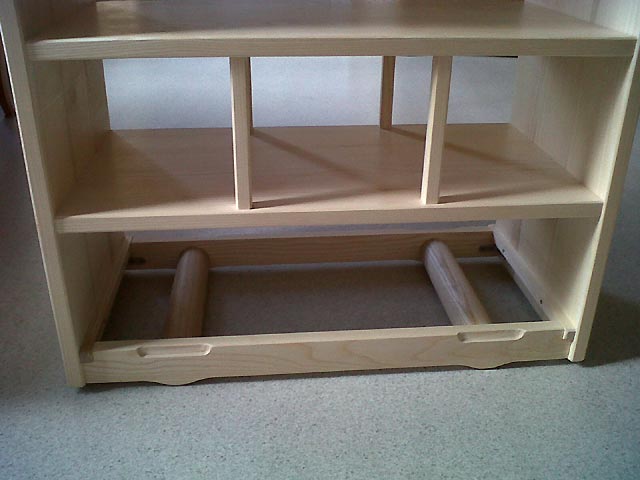

Le module : livres de poche rangés en partie basse sur 4 petites étagères ; disposées latéralement, celles-ci font office de support d'une partie haute où sont rangés les autres livres sur 5 grandes étagères.

Bibliothèque, photo 3/5

Les étagères sont fixes, sans réglage possible mais avec 4 hauteurs différentes
de rangement : 19, 25, 33, 43 cm.

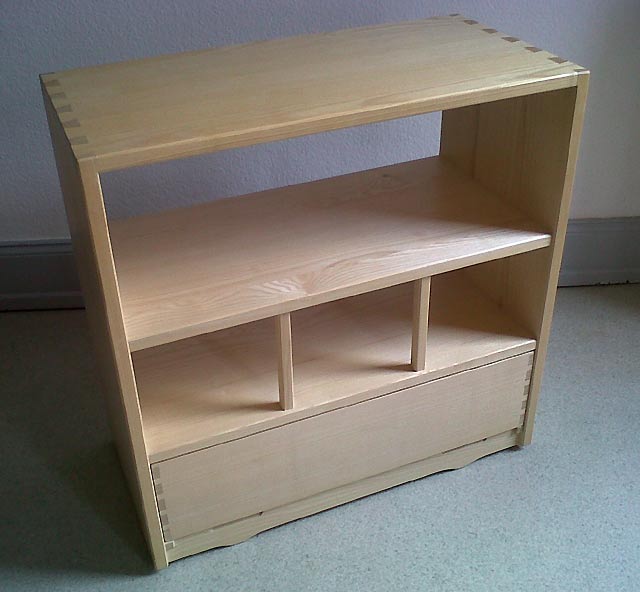

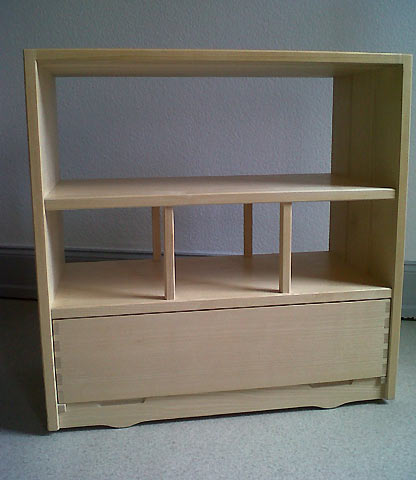

Bibliothèque, photo 4/5

Le meuble bas, petites étagères latérales
de 12x30 cm.

Hauteur 99 cm, largeur 60 cm.

Bibliothèque, photo 5/5

Le meuble haut, grandes étagères
de 20x100 cm.
Deux baguettes amovibles maintiennent les livres à chaque extrémité.

Hauteur 1,23 m, largeur 1 m.

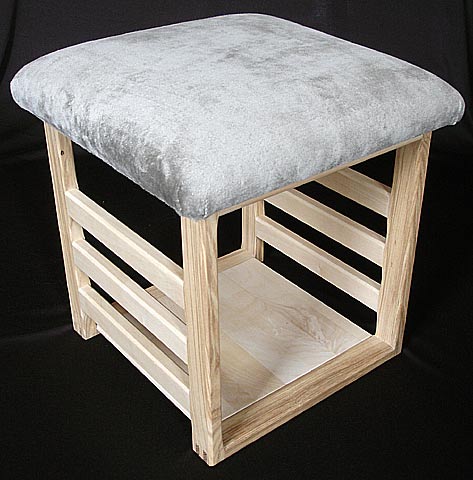

Tabouret garni tissu.

Il fait aussi office de porte-documents
grâce à son plateau bas.
Cadres des pieds en frêne,
Traverses et plateau bas en érable.

Hauteur 44 cm.

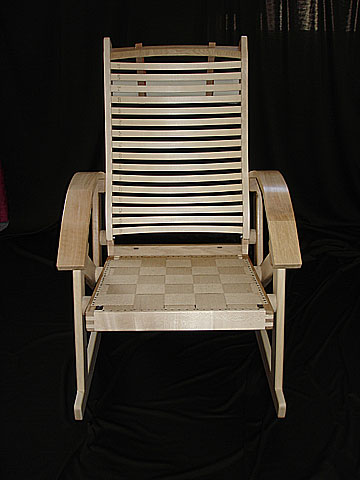

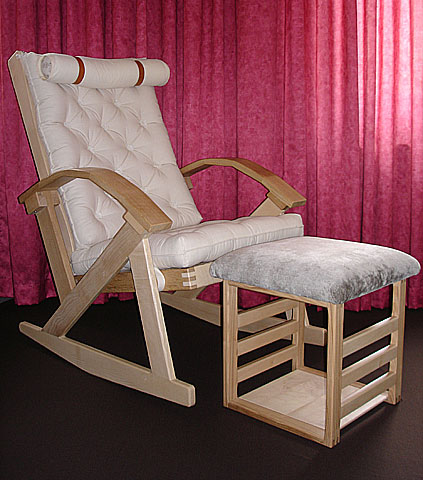

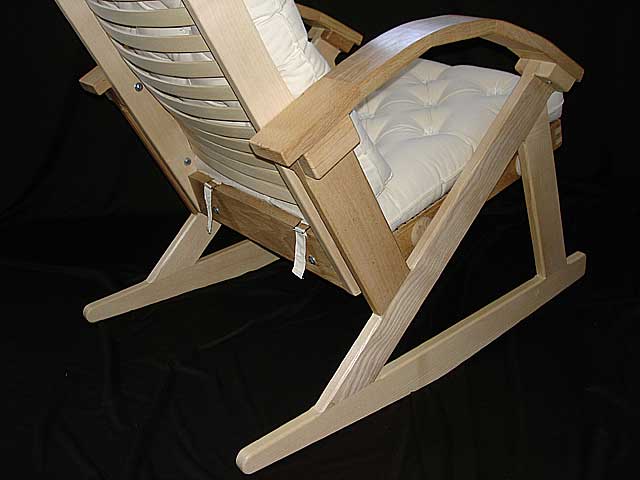

Fauteuil à bascule,

Ce fauteuil bascule de 10° en arrière quand les jambes s'allongent sur le repose-pied.

Fauteuil,

Frêne et chêne massif.
Matelas garnis laine,
capitonnés tissus écru.

Largeur 70 cm, hauteur 105 cm.

Fauteuil,

Petit rouleau réglable avec lanières
cuir coincées sur traverse haute.

Dossier incurvé avec lattes en frêne.

Fauteuil,

Dossier et assise fixes.

Oscillation légère et agréable des pieds menant l'inclinaison
du dossier de 70° à 60°.

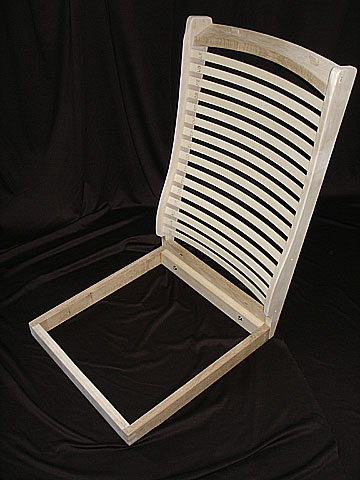

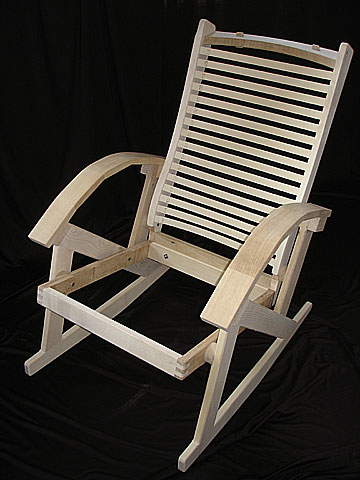

Fauteuil avant montage des pieds,

Assemblage du cadre de l'assise et du dossier par 2 boulons.

Fauteuil avant travail du tapissier

Fauteuil après travail du tapissier :

Pose des sangles de l'assise.

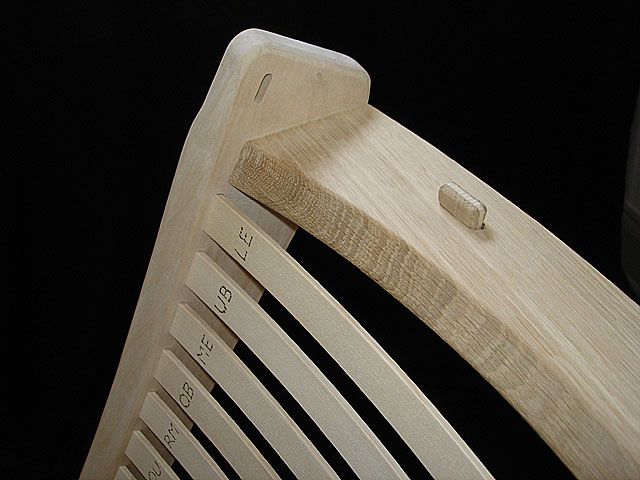

Fauteuil

Détail : haut du dossier.

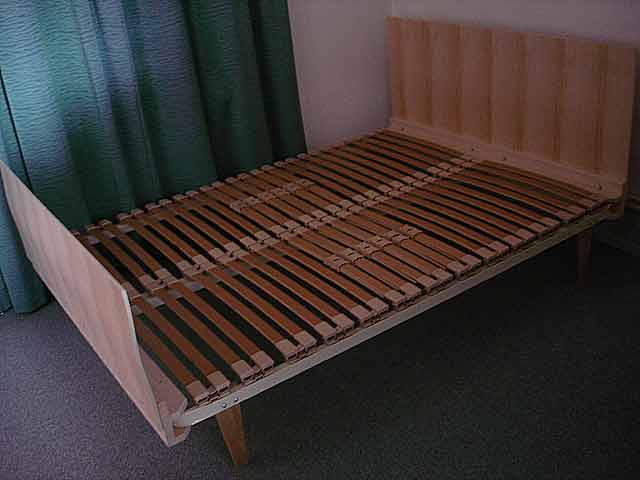

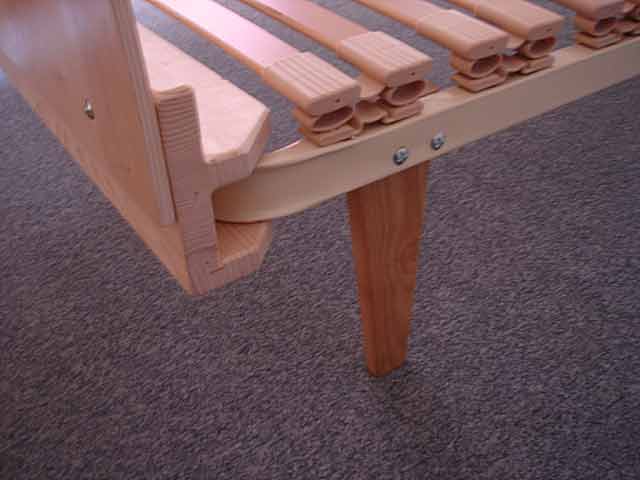

Bois de lit fixé au cadre du sommier,
comme les 4 pieds déjà en place et conservés.

Placage d'érable collé sur des panneaux
de peuplier contreplaqué 3 mm.
Cintrage obtenu par moulage de 3 épaisseurs.

La tête et le pied de lit sont boulonnés à une traverse en bois. Le cadre métallique s'encastre dans son profil. Un tasseau (non visible ici) vient fermer cette mâchoire sur mesure ; aussi encastré, il est vissé par en dessus et en dessous .

Petites étagères chantournées

Frêne massif.

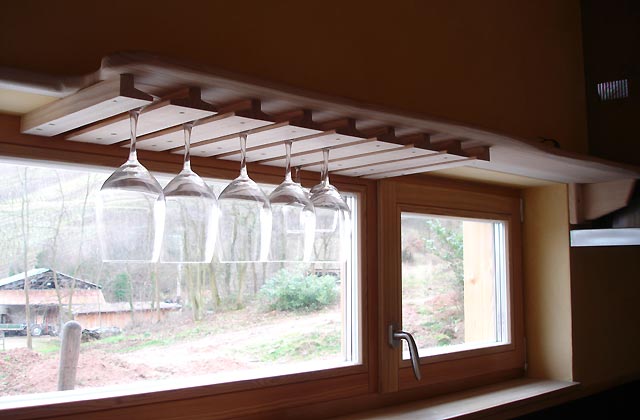

Rack à verres et étagère.
Belle lumière au travers de ces verres à vin.
Ce rack est vissé sous le linteau de la fenêtre de cette maison ossature bois (mob).
Il supporte l'étagère chantournée.

Frêne massif. Profondeur 33 cm.

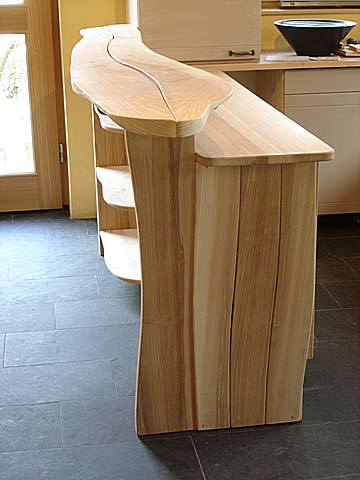

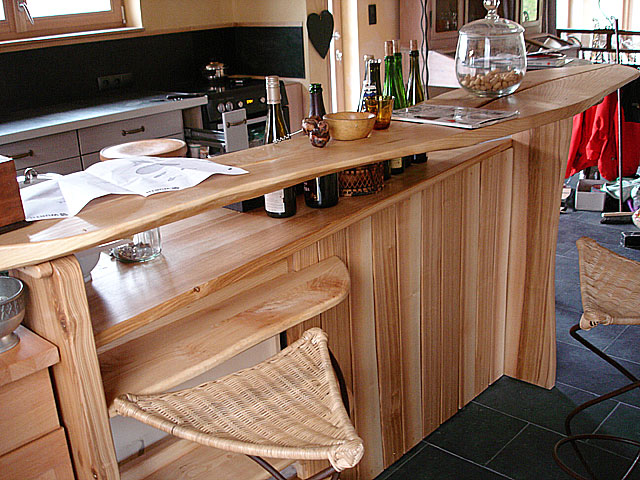

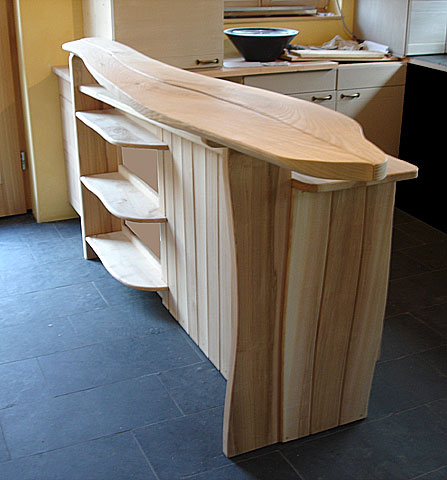

Bar de cuisine

Le plan du meuble a évolué pour s'adapter aux dimensions de la planche.

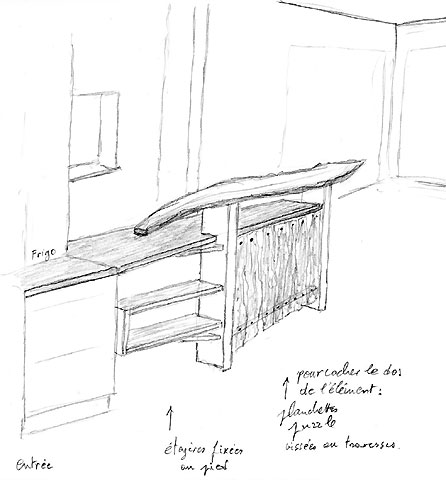

Croquis

Dans le stock de bois se trouvait justement la planche en mesure d'apporter la ligne recherchée.

Meuble résolument organique.
Frêne massif.

Hauteur du plan de travail : 90 cm,

Hauteur du bar : 110 cm.

La planche du bar est rabotée à la main
pour conserver sa surface
légèrement ondulée. Sa découpe suit
le zig-zag naturel du fil du bois.

Longueur 2,60 m.

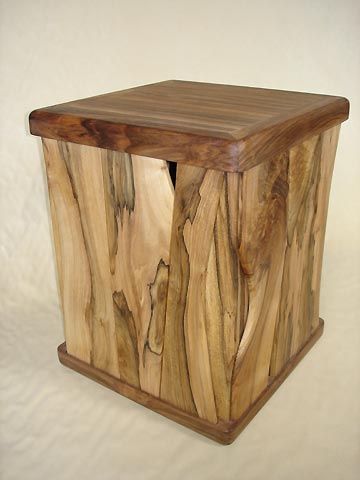

"Plot branché",
noyer massif huilé, huile de noix.
Hauteur 50 cm, base 40x40 cm.

"Plot branché",
détail sur une face puzzle.

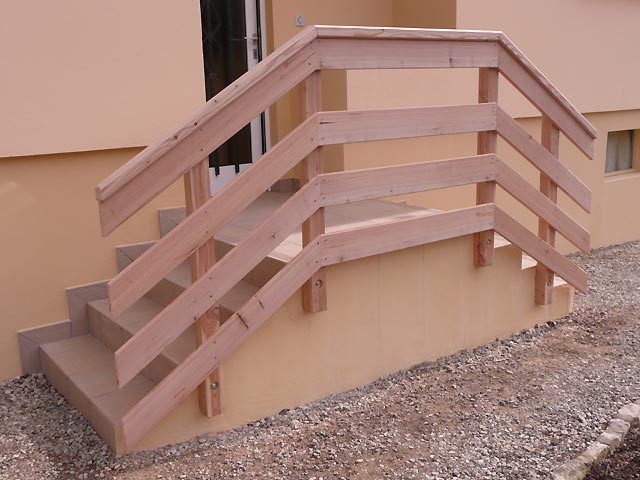

Garde-corps d'escalier.
Mélèze naturel qui foncera avec le temps naturellement.

ROUL'PAT

Chariot en frêne massif ciré.
Tiroir en partie basse, 2 étagères fixes.
Hauteur et largeur 80 cm, profondeur 40 cm.

Petit meuble de milieu :
faces avant et arrière identiques,
4 petits montants intermédiaires.

Meuble simple en apparence mais travaillé par de multiples détails d'assemblages robustes et visibles.

Le meuble se déplace grâce à ses deux cylindres en frêne réalisés au tour à bois.

Un troisième se retrouve en cuisine à servir de rouleau à pâtisserie.

Le dessus ainsi que le tiroir sont assemblés à queues d'aronde ajustées au ciseau à bois.

On distingue aussi les prises de main sous la façade du tiroir ici posé à côté pour la photo.

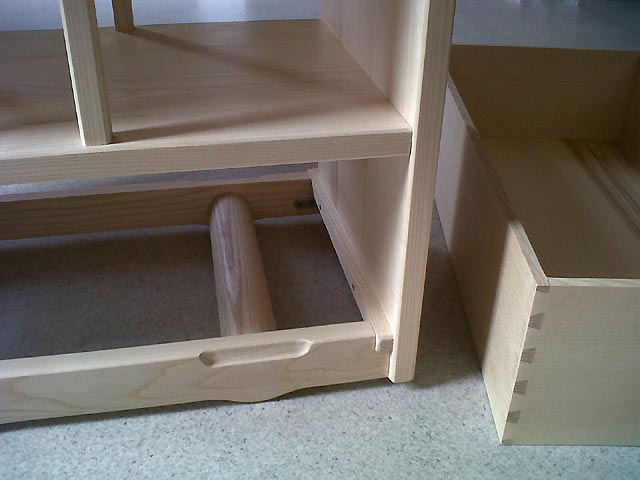

Traverse basse chantournée devant le cylindre ; prise de main sous le tiroir ; tasseau en saillie pour son coulissage.

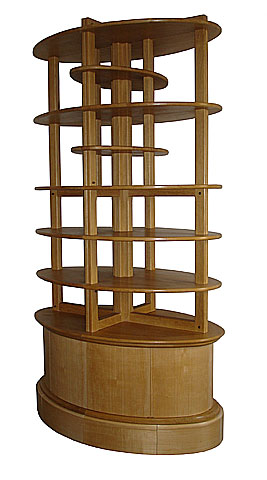

Bibliothèque, photo 2/4

Demi-lune, courte ou longue, contre un mur.

Bibliothèque, photo 3/4

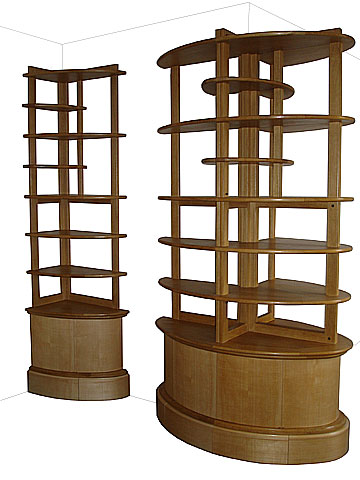

1 à 4 encoignures, c’est selon… dans les angles.

Bibliothèque, photo 4/4

Détail sur les 8 portes et 4 tiroirs dans la plinthe.

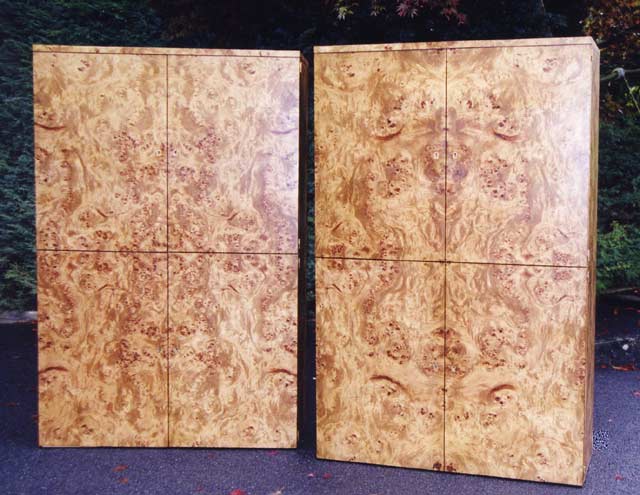

Eléments 4 portes,
panneau plaqué loupe de peuplier.
Hauteur 1,26 m.

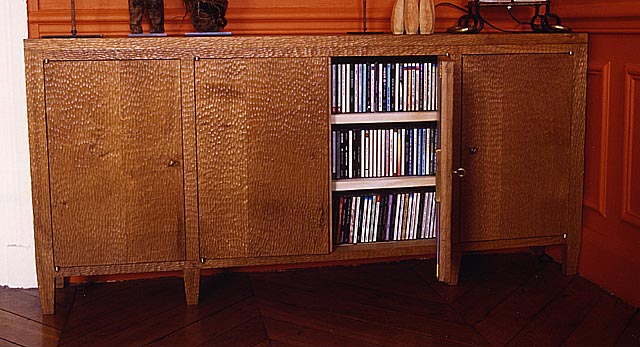

Rangement pour 400 CD, 4 portes,
chêne sculpté à la gouge, ciré.
Hauteur 63 cm.

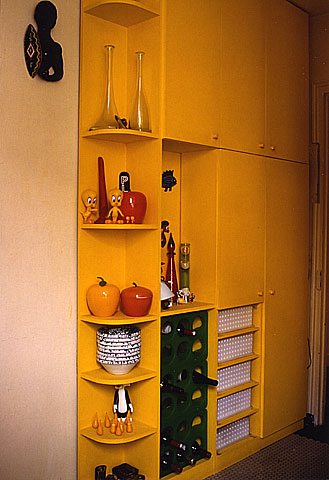

Placard dans cette entrée de cuisine,
contre-plaqué peint en jaune,
faible profondeur : 24 cm.
(racks à bouteilles et paniers : plastique)
Hauteur 2,60 m.
